优兰特AFi50XX气动防爆排烟机操作手册

一、前言
感谢您购买优兰特旗下RAMFAN品牌的AFi50XX排烟机，此款排烟机为ATEX防爆认证的排烟机。30多年来，优兰特旗下的安全通风设备物流在工业、传统消防、水上消防等行业都处于尖端。我们的每一款产品、每一个部件，无论是喷嘴、正压排烟机、排烟机或是配件都代表了业内前沿的工艺。我们对旗下的每一款产品都有极高的标准，在质量、性能及可靠性上更是精益求精。当您需要排烟机、空气冷却等安全需要的时候，优兰特旗下RAMFAN品牌是您的首选。

二、技术参数及特征：
AFi50XX 400 AFi50XX   (400MM)

·空气驱动风机在状况复杂的场所下使用是安全的。
·高强度，抗静电，玻璃纤维加固型ABS机壳， 质地轻，防化学腐蚀。
·通过风管将气流排出， 压缩空气不在气流内。
·防爆型正负压风机，即便是危险或易爆气体环境亦可使用
·风机带过滤器，马达润滑器，排汽消音器，空气控制阀及静电接地
·可叠型，便于储存。
·IMPA Codes:AA7000-591512,591426
·IMPA 编码：AA7000-591512，591426
·选配型附件： 标准风管， 导电风管，风管包， 冷却环。

三、安全措施：
·带护目镜
·带耳罩
·确认风机处于稳定状态
·风机使用之前确保与压缩空气管相连
·不要在排烟机附近吸烟或放置其他易燃易爆物品
·排烟机远离如碎纸片等体积小重量轻的物品
·严禁直接站立于排烟机前
·排烟机工作时，尽量保证其立于水平地面
·当排烟机运转时出现非正常噪音时，立即关闭

四、使用前的准备工作
1、将排烟机放置于水平地面
2、将风机的静电夹头夹好，使风机处于接地状态。

五、操作：
1、操控按键

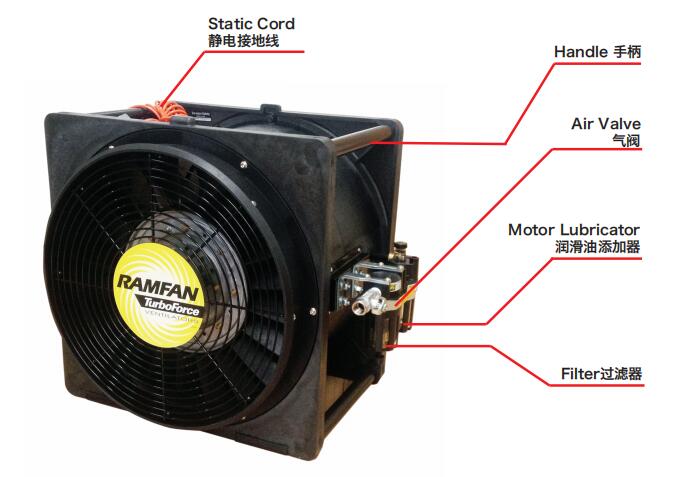

AFi50XX正压式排烟机各控制键位置见图，操作时站于风机后部，压缩空气阀在风机左侧，过滤器和润滑油添加装置在这个阀门旁边，静电接地线在风机顶部。



2、操作步骤
2-1、启动：
·在操作前完整阅读风机的操作手册
·穿上护目镜和耳罩
·确认上述工作是否完成
·将风机置于水平地面
·将风机置于合适的位置，离标的建筑入口的防止距离为2-5米
·将风机与压缩空气管相连
·打开气阀，驱动气动马达，带动风叶转动，使风机处于工作状态；
2-2、关闭：
·关闭气阀，关闭压缩空气源
·拔掉防静电接地线
·将经典接地线固定到风机把手上

六、保养维护
·做排烟机维修保养时，遵照我方及使用方提供的所有安全防护措施
·请勿在使用风机时拔出压缩空气管
·至少每6个月检查一次设备零配件是否需要加固或更换，若出现松动货破损，立即将其紧固；
·每次使用前检查叶轮片是否有破损锈蚀，绝对不可再叶轮破损的情况下使用。绝对不可使用非优兰特提供的叶片，所以类似叶片等零配件与优兰特联系；
·每3个月让发动机至少运转2小时，防止风机锈蚀；
·清洁风机一定要用市面上的可生物分解的清洗剂， 不能用含氯化烃类的洗涤液（ 甲基乙基酮，丙酮等）。此风机没有用户用于维修的部件， 售后服务所需配件请联系厂家。

七、存储
·风机外部用塑料罩住
·存储时注意防湿、防潮、防锈、防震

八、故障检修
·发动机打开却无法启动
·气阀堵塞
·气压不够大
·气动马达损坏

九、选配
ECKO-FLEX防爆风管：FDT-1615CBR
ECKO-FLEX防爆风管：FDT-1625CBR

十、其他文件资料
·优兰特力弓专利技术

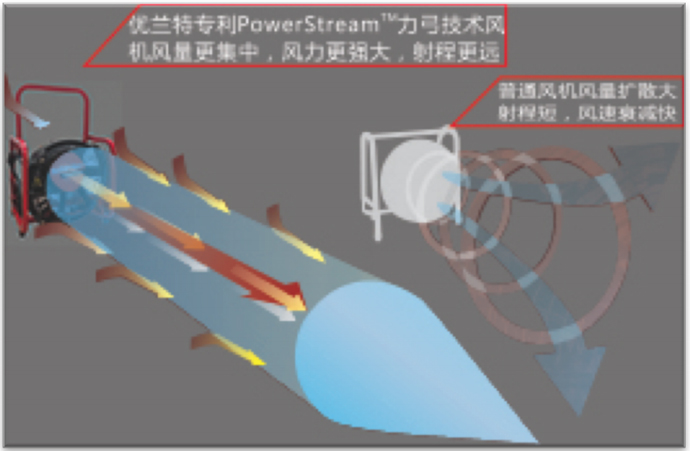

PPV新时代的到来：优兰特力弓专利技术。15年来，RAMFAN排烟机一直秉承优良的工艺及品质，经过无数次的测试和使用，从来未让客户失望，逐渐为客户所信赖，在业界拥有良好的口碑。但是，我们并没有因此而止步，在不断的努力和实验下，我们带来了新的科技：优兰特力弓专利技术！配有力弓专利技术的GX系列排烟机会让您对CCH拥有全新的认识。优兰特力弓技术，通过叶片及定子的相互作用，将分散的气流呈锥状聚拢集中，射程可达到普通CCH排烟机的3-5倍！您可以在更远的位置上以同样的风量为标的建筑物通风换气。当您执行排烟救援任务时或被救人员逃生时，无需更多的风机，风机不会因为现场过多的线缆或者杂物而被绊倒，风机的位置范围调整更大，以达到更优的效果。降低噪音从而不影响现场沟通。



·放置距离
优兰特GX系列涡轮排烟机的.上市是个让大家了解-些的国际上顶尖的通风技术的良机,而这些正是消防队员关心的。行业内的众多生产厂家所谈论的技术经常是以自己的市场营销手段为导向,而非实际的站在消防队每8的职责范围及所配置器材的角度。

最佳放置距离是指从建筑物入口点到放置通风设备的最佳直线距离。战斗在救援第一线的消防 员可能会说,这种技术受限于现场条件而非生产通风设备的厂家。但是有一些常识我们需要知道:在既定的设计中,任何风机如果放置在非常远的地方的确可以达到巨大的风量,这个是可以测定的,这个数值这对于宣传产品非常有效,但是当你将风机放置于现实条件下(接近入口点的位置) , 由于大多数国家对建筑物入口尺寸的标准限制，绝大多数风机工作起来的风量是相似的。为了能使大家对风机有正确的选择和理解,我们根据几种不同尺寸的入口大小来区分产品及风量。

每个建筑物都有所不同的海个火因也是变幻莫测海-件救援设 备必须准备应对各种突发状况。这就是我们谈论I放置距离m的原因。放置距离是一个简单概括的可接受的长度,它为各种建筑的通风救援提供一个理想的解决方案。

当建筑物的入口的尺寸较大时,风机可以放置的远些，可达到4米或更远的距离，

当建筑物的入口较小,并连接楼梯或楼梯回转的情况下,放置距离就会受限，一般是3米甚至更少。

关键是,救援时所直面的状况各有不同且灾情瞬息万变,我们无法面面俱到提前做好所有准备。

当消防大队选择消防设备时,应该已经知道本区域内所需救援的建筑物的基本情况。选择通风设备的大小和性能时应基于以下标准:

在所管辖的区域的平均高度是多少?
例如在小的住宅区或者商业区和- -些较大的工业建筑中若干个小型风机相较单个大型风机来说是-一个更现实的选择,因为大型风机将会占用很大片很宝贵的救援的机动空间。几个较小的风机共同使用河以产生令人印象深刻的巨大气流,并且其紧凑的体积并不会过多占用消防装置内的空间。

消防车内空间的大小?
节省空间，减少重量,日益成为关注的旅当决定哪些设备选择。此外濒算的削减可能会迫使消防队使用他们当前的仪器,更有效率。这意味着,包装尽可能多的设备到你现有的卡车。为此，设备必须是轻量级和紧凑的空间,同时还提供所需的性能就能完成工作。

您希望您所使用的通风设备达到什么样的功能?
虽然有一些既定因素会影响风机的通风性能，但是在现实救援中,为了更好应对灾情,真正重要的是选择能够将性能及风量达到最理想状态机理论测试数据最匹配的设备。

可靠性:在不断的放置在火灾现场作业的过程中,该风机使用寿命是否达到3年或更多?
耐久性:当-批又一批的消防队员将风机从消防车后排取下,该风机的质量是否过硬足以完成接下来艰巨的任务?
性能:在您的管辖区域所需通风的建筑群中,那一款通风设备能提供最卓越的性能?
·共享工作区域
每一次火灾救援现场必须为所有的消防车辆,消防员,及其他灭火设备保留-定的作战区域。消防车辆的停靠位置及各种消防救援设备的摆放位置将影响整个火灾现场的灭火速度和救援质量。因此,必须确保一线消防员有足够的作战空间,稳定的供水系统及配有完整灭火救援器材的一线作战基地。

我们将以上集合车辆，人员，设备于一体的操作区域称为” 共享作战区域”

当接到出警任务时,调度员应及时根据报警火情迅速调度出警车辆,出警人员及相对应的灭火救援设备。I
优兰特深知“共享作战区域”对灭火救援的重要性,因此,我们的每- - 款产品都无- - 例外的尽可能给一线消 防战士提共足够的共享作战区域。

由于建筑类火灾的起火点不同,建筑类型不同,救援任务不同,因此灭火救援出入口的位置总是千变万化。但就总体而言,灭火作战人员必须战略性地在着火建筑的救援入口周边停靠并摆放所有消防车辆,供水水带及其他灭火救援设备,并展开灭火救援任务。

消防车辆作为第- -反应部队首先到达火灾现场。在到达火灾现场之后迅速占据有利灭火位置。但是一-如果在稍后的灭火战斗中需要其他设备加入，但由于共享作战区的位置太小而可能导致其他灭火设备无从摆放,因而耽误最佳灭火救援时间。作为在- -线战斗的消防战士,你希望看到这种情况发生。当面临生死关头，你难道不希望你们的采购人员能更加设身处地的为一线消防战士着想并以你们的立场采购装备吗?

通常情况下,当高层建筑火灾发生时,在救援出入口周边仅有小于,500平方米的有效共享作战区域来停靠消防车辆,摆放灭火设备,设置作战人员的灭火救援通道。

如何铺设水管?外攻水枪的进攻位置?
在哪儿放置主要水炮?在哪里放置指挥车?在哪儿放置救援车?
有没有一个安全的地方让战士们快速便捷地穿上配套呼吸装置并展开内攻?
要把消防车停靠在哪里从而最大限度的消除对火场排烟通风的影响?

在进行装备采购时，必须系统地,有针对性地考虑以上问题。消防预案的编写及采购细则的制定必须基于实际的战斗经验,并且要确保采购的装备亦能有效地应对今后能发生的突发情况。

·保修政策及产品维修单
详见包装箱内信封。
